油封设计

胶料材质

  • NBR 丙烯腈-丁二烯橡胶
  • PTFE 聚四氟乙烯树酯
  • HNBR 氢化丁腈橡胶
  • ACM 聚丙烯酸酯橡胶
  • EPDM 乙烯丙稀橡胶
  • PU 胺基甲酸酯橡胶
  • VMQ 矽氧橡胶
  • CR 氯丁二稀橡胶
  • FKM 氟素橡胶
  • SBR丁苯橡胶

标准

  • JIS
  • ASTM
  • DIN
  • BS
  • SAE

尺寸

  • 公制
  • 英制

设备

  • 材质研究 : 胶料拉力测试机,胶料硬度测试机,胶料硫变机等。
  • 研发设计 : 油封寿命测试机,旋转测试机等。
  • 生产制造 : CNC自动车床,胶料混炼机,胶料裁切机,胶料低温储藏室,铁壳接着机,铁壳加硫机,真空自动整修机,自动弹簧装配机等。
  • 品质管理 : 非接触式3次元尺寸量测仪器(Micro-Vu)、硬度测试机,粗糙度测量仪等。

油封示意图

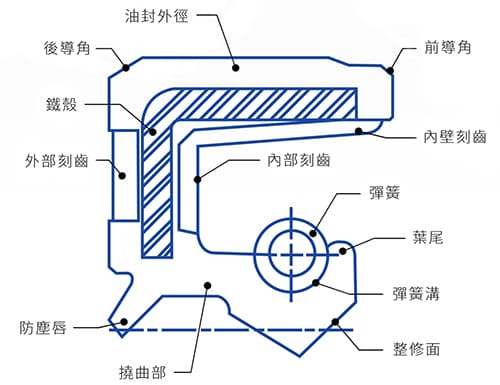

TC 型式
TA 型式

油封内径公差表 – 英制

轴径 内径 公差 弹簧安装后 公差
up to 0.500 -0.027 +0.004/-0.008 -0.039 ±0.008
0.501~1.000 -0.032 -0.044
1.001~2.000 -0.035 +0.006/-0.012 -0.053 ±0.012
2.001~3.000 -0.040 -0.060
3.001~4.000 -0.048 -0.068
4.001~6.000 -0.056 -0.076
6.001~10.000 -0.062 +0.008/-0.016 -0.086 ±0.016
10.001~13.000 -0.070 -0.094
13.001~16.000 -0.078 -0.102
16.001~20.000 -0.086 -0.110
20.001~40.000 -0.120 +0.010/-0.020 -0.157 ±0.020
40.001~ -0.140 +0.012/-0.020 -0.178 ±0.024

油封外径公差表 – 英制

孔径 铁壳 公差 橡胶外径 公差 G 型 公差
up to 1.000 +0.004 ±0.002 +0.006 ±0.003 +0.010 ±0.003
1.001~2.000 +0.007 +0.012 ±0.004
2.001~3.000 +0.008 +0.014
3.001~4.000 +0.005 +0.010 ±0.004 +0.016
4.001~6.000 +0.003/-0.002 +0.012 +0.016 +0.006/-0.004
6.001~8.000 +0.006 +0.018
8.001~10.000 +0.008 +0.004/-0.002 +0.014 +0.020
10.001~20.000 +0.006/-0.002 +0.016 ±0.005 +0.022 +0.008/-0.004
20.001~40.000 +0.008/-0.002 +0.018 ±0.006 +0.024
40.001~60.000 +0.010/-0.002 +0.020 ±0.007 +0.026 +0.010/-0.004

油封高度公差表 – 英制

高度 公差
所有高度 +0.015/-0.015

油封内径公差表 – 公制

轴径 内径 公差 弹簧安装后 公差
<10.00 -0.60 +0.10/-0.20 -0.90 ±0.20
10.01~18.00 -0.70 -1.00
18.01~30.00 -0.80 -1.10
30.01~50.00 -0.90 +0.15/-0.30 -1.40 ±0.30
50.01~80.00 -1.10 -1.60
80.01~120.00 -1.30 -1.80
120.01~180.00 -1.50 -2.00
180.01~250.00 -1.60 +0.20/-0.40 -2.20 ±0.40
250.01~300.00 -1.80 -2.40
300.01~400.00 -2.00 -2.60
400.01~500.00 -2.20 -2.80

油封外径公差表 – 公制

孔径 铁壳外径 公差 橡胶外径 公差 G 型 公差
<10.00 +0.20/+0.10 +0.30/+0.15 +0.40/+0.20
10.01~18.00
18.01~30.00
30.01~50.00
50.01~80.00 +0.23/+0.13 +0.35/+0.20 +0.45/+0.25
80.01~120.00 +0.25/+0.15 +0.50/+0.30
120.01~180.00 +0.28/+0.18 +0.45/+0.25 +0.55/+0.35
180.01~250.00 +0.30/+0.20 +0.70/+0.40
250.01~300.00
300.01~400.00 +0.35/+0.23 +0.55/+0.30 +0.75/+0.45
400.01~500.00

油封高度公差表 – 公制

高度 公差
<10.00 +/-0.20
10.00 +/-0.30

回油沟设计

唇部设计回油沟能增加油封唇部的密封性能,这种回油沟被设计在主唇上能造成回油的特性,把密封流体送回油侧不致漏油。回油沟主要分为双向、左旋及右旋三种设计。

双向回油沟

左旋回油沟

右旋回油沟
